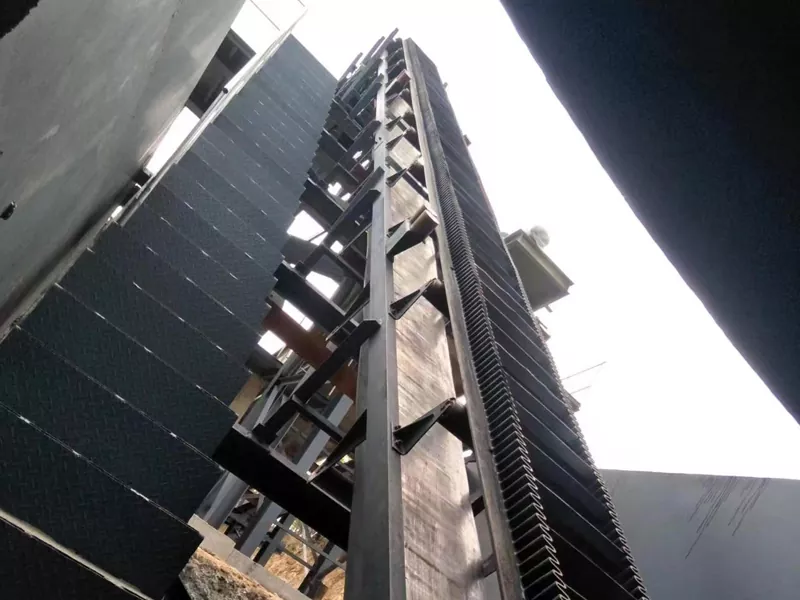

Transportor cu bandă laterală ondulată

EPIC este specializată în transportoare cu bandă laterală ondulată, sisteme de transport vertical de înaltă eficiență pentru industria minieră, ciment, nisip, cărbune și materiale în vrac. Proiectat cu pereți laterali ondulați și benzi cu diafragmă, transportorul suportă unghiuri de transport de până la 90°, reducând considerabil costurile de ocupare a terenului și de construcție civilă. Cu funcționare stabilă, debit mare, consum redus de energie și performanță fiabilă, acest echipament este ideal pentru transportul de materiale pe distanțe lungi, cu unghiuri mari și pe verticală.

Trimite o anchetă

Descriere produs

EPIC furnizează sisteme de transport cu bandă cu perete lateral ondulat pentru industria minieră, metalurgică, ciment, cărbune, chimică și agregate din întreaga lume. Proiectat pentru aplicații cu înclinare mare și transport vertical, acest sistem de transport combină o eficiență ridicată de transport, o structură compactă și un cost de operare scăzut, făcându-l o soluție ideală pentru proiectele moderne de transport de materiale în vrac.

Sistemul adoptă benzi transportoare cu perete lateral ondulat de mare rezistență și diafragme transversale, permițând transportului materialelor în siguranță la unghiuri abrupte de până la 90°. În comparație cu transportoarele cu bandă tradiționale, reduce semnificativ cerințele de spațiu pe podea și investițiile în inginerie civilă, îmbunătățind în același timp eficiența generală a transportului.

Parametrul produsului

lățimea benzii B (mm)		300		400		500		650		800
Înălțimea marginii (mm)		40	60	60	80	80	120	120	160	120	160	200	240
Transport parțial transport unghiular capacitate Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Dimensiunea de ansamblu	H²/h (mm) Înălțimea centrului roții capului	350-100				1100-2000		1300-2000		1300-2000
	H/h (mm) Înălțimea centrului roții din spate	t 335		330-490		600		600		600-800
	H/h (mm) Înălțimea suprafeței secțiunii din mijloc	450		500-700		760-800		800-850		800-1115
	B²/h (mm) Lățimea fundației a secțiunii din mijloc	480		580		870		1020		1220

lățimea benzii B (mm)		1000				1200				1400
Înălțimea marginii (mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Transport parțial transport unghiular capacitate Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Dimensiunea de ansamblu	H²/h (mm) Înălțimea centrului roții capului	1400-2000 1600-2000
	H/h (mm) Înălțimea centrului roții din spate	600-800				800-1000				800-1200
	H/h (mm) Înălțimea suprafeței secțiunii din mijloc	800-1200				1050-1500				1050-1700
	B²/h (mm) Lățimea fundației a secțiunii din mijloc	1440				1690				1890

De ce să alegeți EPIC Belt Conveyor?

Transport cu înclinare mare până la 90°

Transportoarele tradiționale sunt în general limitate la unghiuri mici de transport. Designul avansat al peretelui lateral ondulat al EPIC permite ridicarea verticală și transportul în unghi mare, îmbunătățind considerabil utilizarea spațiului.

Economisiți spațiu de instalare

Structura compactă minimizează ocuparea terenului și reduce limitările de amenajare a fabricii, făcând-o ideală pentru mine, porturi, proiecte subterane și fabrici industriale.

Costuri mai mici de construcție civilă

Deoarece calea de transport poate fi mai abruptă, clienții pot reduce structurile de susținere din oțel, stațiile de transfer și cheltuielile de inginerie civilă.

Funcționare stabilă și zgomot redus

Echipamentele transportoarelor cu bandă laterală ondulată funcționează fără probleme, cu vibrații reduse și zgomot de funcționare redus, asigurând o producție fiabilă pe termen lung.

Caracteristici principale

Design cu bandă transportoare pentru sarcini grele

Banda transportoare folosește materiale din cauciuc ranforsat cu rezistență puternică la tracțiune și rezistență excelentă la uzură, potrivite pentru medii dure miniere și industriale.

Structură de perete lateral ondulat

Pereții laterali împiedică scurgerea materialului în timpul transportului în unghi abrupt.

Cleme încrucișate / Diafragme

Diafragmele țin în siguranță materialele pe suprafața benzii și îmbunătățesc stabilitatea transportului.

Avantaje tehnice în comparație cu sistemele tradiționale de transport

Articol	Transportor cu bandă tradițional	Transportor cu bandă laterală ondulată
Unghi de transport	De obicei ≤20°	Până la 90°
Spațiu de etaj	Mare	Mic
Scurgere de material	Ușor la unghiuri abrupte	Excelent anti-vărsare
Costul construcției civile	Superior	Mai jos
Eficiența de transmitere	Mediu	Ridicat
Flexibilitate de instalare	Limitat	Puternic
Transport vertical	Dificil	Excelent

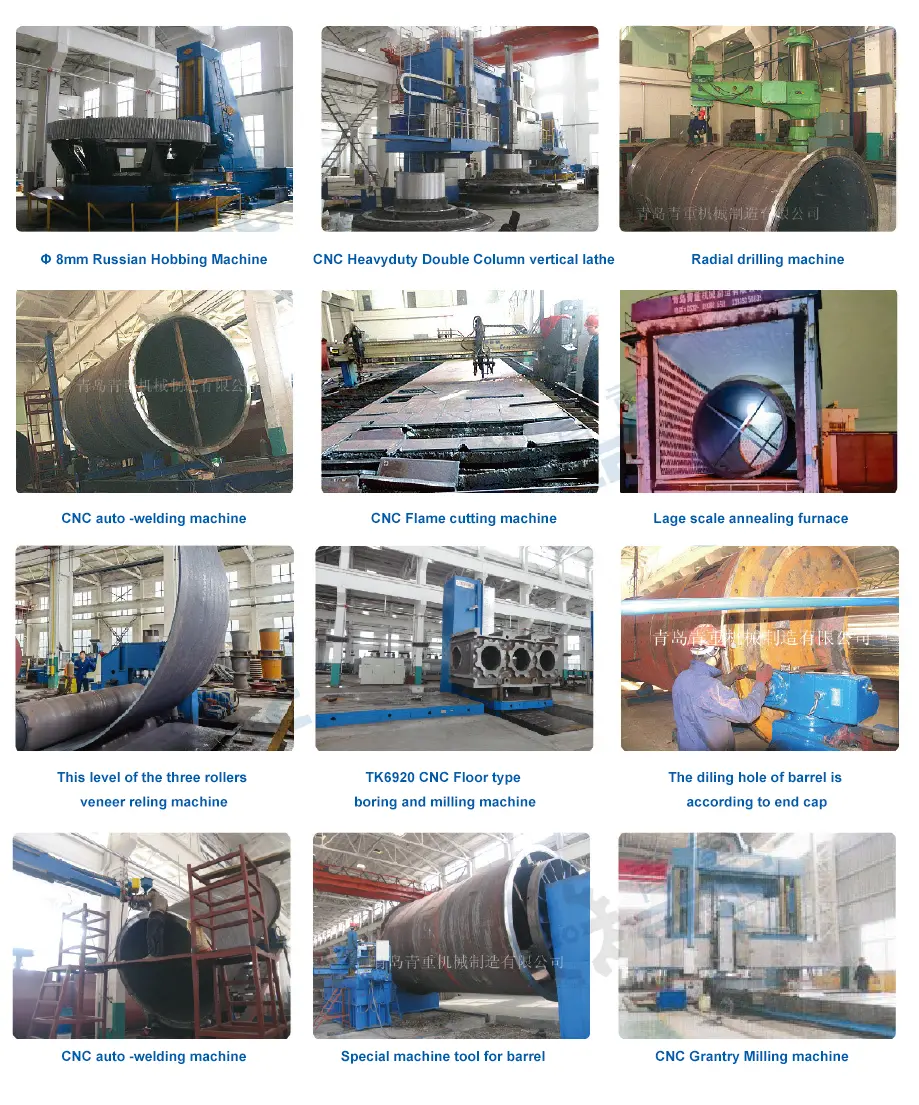

Echipamente avansate de prelucrare

Fabrica este echipată cu peste 100 de seturi de mașini de prelucrare mari și mijlocii, inclusiv:

· Mașină de frezat cu viteze grele CNC de 8 metri

· Mașină mare de alezat și frezat podele

· strung vertical CNC

· Strung de podea de mare capacitate

· Mașină de îndoit plăci CNC

· Mașină CNC de tăiat plăci de oțel

· Sisteme automate de sudare

· Cuptoare mari de recoacere

Certificari de calitate si inovatie

EPIC aderă la standarde internaționale stricte de producție și a obținut:

· Certificarea Sistemului de Management al Calității ISO9001:2015

· Patente pentru modele de utilitate multiple

· Brevete de invenție

· Recunoașterea întreprinderilor de înaltă tehnologie

Inovația continuă și îmbunătățirea calității benzii transportoare cu perete lateral ondulat rămân principalele forțe motrice din spatele dezvoltării globale a companiei.

Soluții personalizate de transportoare pentru diferite industrii

Fiecare linie de producție are caracteristici unice de material și cerințe de aspect. EPIC oferă servicii de design personalizat bazate pe:

· Tipul de material

· Distanța de transport

· Unghiul de transport

· Cerințe de capacitate

· Mediul de instalare

· Configurarea puterii

Asistență completă de la EPIC

Consultație pre-vânzare

· Analiza materialului

· Recomandarea procesului

· Selectarea echipamentului

· Propunere tehnică

Instalare și punere în funcțiune

· Îndrumare la fața locului

· Depanarea echipamentelor

· Instruirea operatorilor

Serviciu post-vânzare

· Suport pentru piese de schimb

· Asistență tehnică

· Instrucțiuni de întreținere

· Suport de operare pe termen lung

Alegeți EPIC pentru proiectul dvs. de transport de materiale în vrac

Indiferent dacă construiți o uzină minieră, o linie de producție de agregate, o fabrică de ciment sau un sistem de transport industrial, transportorul cu bandă cu perete lateral ondulat EPIC oferă o soluție eficientă, fiabilă și rentabilă pentru transportul materialului în vrac în unghi abrupt și vertical.

Cu o capacitate de producție avansată, suport de inginerie profesională și experiență bogată în proiecte EPC, EPIC continuă să ajute clienții globali să îmbunătățească eficiența producției și să reducă costurile de operare prin tehnologie de transport inovatoare.
