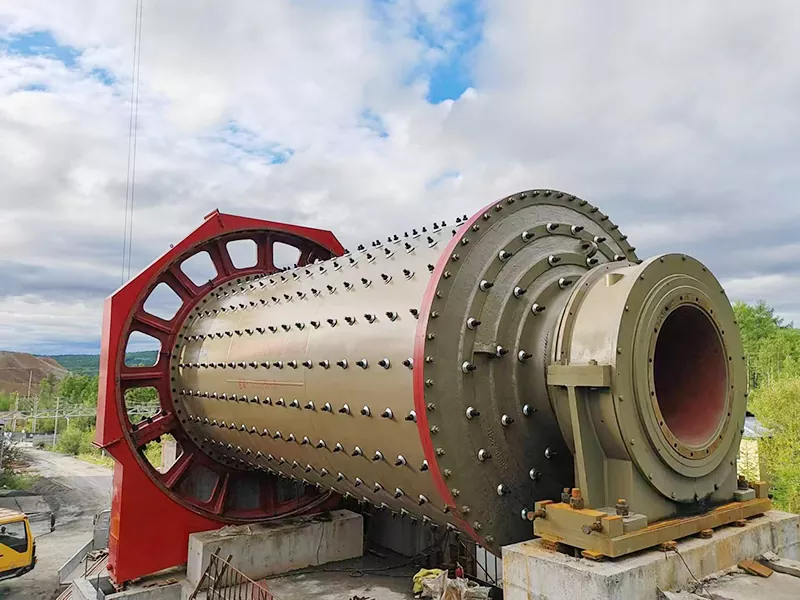

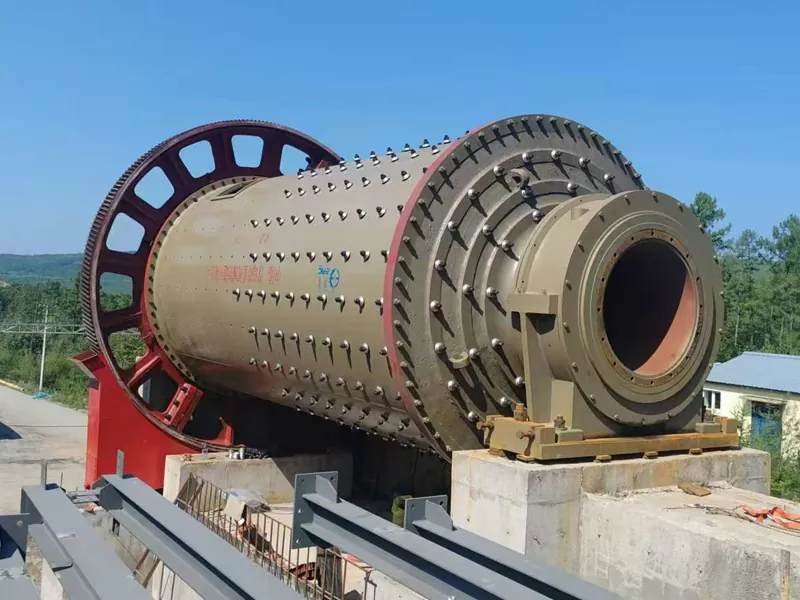

Moara cu bile cu grătar de economisire a energiei

Moara cu bile cu grătar de economisire a energiei este furnizată de un producător profesionist --EPIC, oferind o soluție fiabilă, de înaltă performanță pentru măcinarea minereurilor grosiere. Fiind un produs de export de top, această moară cu bile integrează tehnologie avansată, eficiență energetică și construcție robustă pentru a satisface cerințele moderne de prelucrare a mineralelor.

Parametrul produsului

De ce să alegeți moara noastră cu bile cu grătar?

Aplicații

· Măcinarea minereului grosier în aur, cupru, fier și alte operațiuni miniere neferoase și feroase.

· Potrivit pentru instalațiile de prelucrare a mineralelor la scară largă care necesită un debit mare și o dimensiune constantă a particulelor.

· Folosită atât în ​​procesele de măcinare umedă, cât și uscată pentru o flexibilitate și eficiență îmbunătățite.

Cum funcționează moara cu bile cu grătar

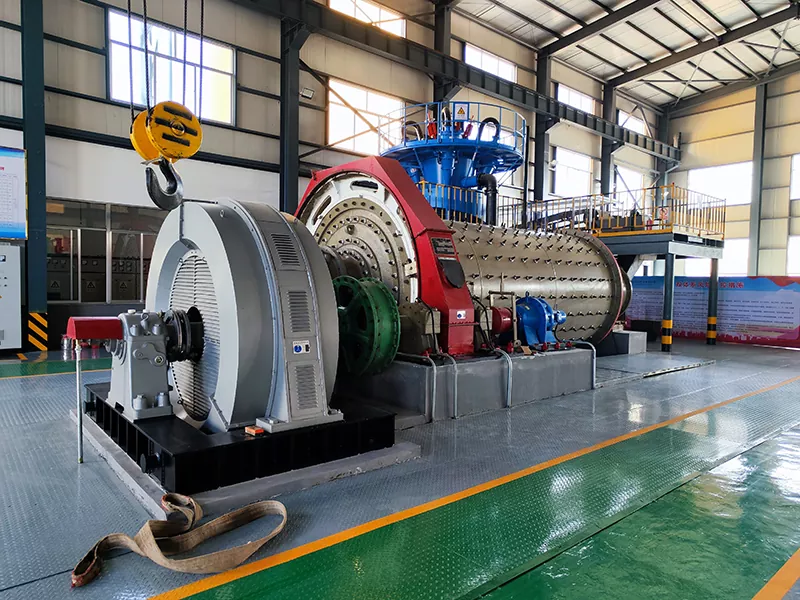

Moara cu bile cu grătar EPIC se rotește lent printr-un dispozitiv de transmisie. Materialul este alimentat de la capătul de alimentare al cilindrului. În interior, bile de oțel impactează materialul și ajută la auto-slefuire. Alimentarea continuă conduce materialul spre capătul de descărcare. O placă de grilă forțează minereul în timp ce împiedică descărcarea bilelor de oțel, asigurând o supra-măcinare minimă. Rulmenții de rulare la ambele capete înlocuiesc rulmenții de alunecare, reducând semnificativ consumul de energie.

Caracteristici cheie în funcționare:

1. Căptușeala inelară canelată maximizează suprafața de contact cu bile, îmbunătățind eficiența măcinarii.

2. Rulmenții mari cu role sferice cu două rânduri reduc rezistența la pornire și frecarea.

3. Ungerea cu ceață de ulei asigură funcționarea continuă și fiabilă a angrenajelor.

4. Conceput pentru o capacitate mare de producție, de până la 160t/h.

5. Instalarea flexibilă: unitățile mici (<2,1 m diametru) adoptă un cadru integral pentru construcții civile convenabile.

Avantaje de economisire a energiei

· Efect de măcinare optimizat:

Căptușelile ondulate ridică materialul, îmbunătățind șlefuirea, reducând în același timp energia.

· Costuri operaționale mai mici:

Rulmenții de rulare ale morii cu bile cu grătar de economisire a energiei reduc frecarea, economisind 20-30% energie.

· Productivitate mai mare:

Porturile mari de descărcare și supra-măcinarea controlată îmbunătățesc randamentul.

· Util de întreținere:

Ungerea cu ceață de ulei și componentele modulare simplifică întreținerea.

Comparație cu alternativele pieței

· Designul EPIC de economisire a energiei depășește morile tradiționale cu bile de preaplin, reducând la minimum supra-măcinarea.

· Exporturile globale demonstrează adaptabilitatea și performanța produsului în diferite tipuri de minerale.

· Opțiunile personalizabile pentru nevoile specifice ale proiectului permit controlul precis al dimensiunii particulelor și al eficienței de măcinare.

Cazul Proiectului

O fabrică de prelucrare a mineralelor din Asia de Sud-Est avea nevoie de o soluție de măcinare fiabilă pentru minereul grosier de aur. Moara lor de preaplin existentă măcina în exces materialul, provocând un consum mare de energie și dimensiuni inconsecvente ale particulelor. Au ales EPIC Grate Ball Mill pentru a o înlocui.

Verificare la fața locului

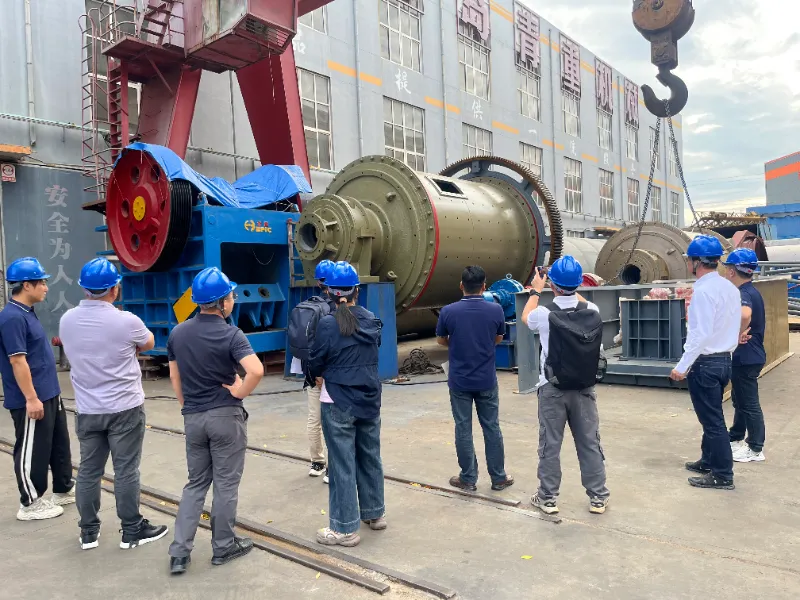

Înainte de expediere, echipa tehnică a clientului a vizitat fabrica EPIC din Qingdao pentru a inspecta moara. Ei s-au concentrat pe trei lucruri: sistemul de descărcare a plăcii de grătar (pentru a confirma că împiedică scăparea bilelor de oțel în timp ce permite minereul grosier să treacă), instalarea căptușelii inelare canelate (pentru verificarea suprafeței de contact cu bile-minereul) și sistemul de lubrifiere cu ceață de ulei pe circumferința și lagărele principale. Echipa a revizuit, de asemenea, calitatea sudurii pe cilindru și toleranța de asamblare a rulmenților sferici cu role mari cu două rânduri.

Rezultat

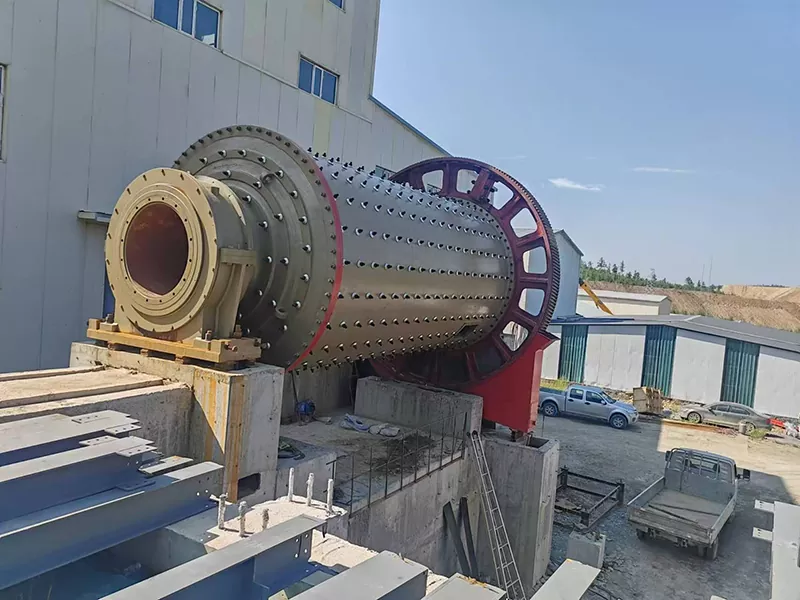

După acceptare, moara a fost expediată și pusă în funcțiune la fața locului. Clientul a raportat o funcționare stabilă, o dimensiune constantă a particulelor de descărcare și o reducere măsurabilă a consumului de energie în comparație cu moara anterioară cu preaplin. Proiectul a confirmat că pentru măcinarea minereului grosier, proiectarea de descărcare a grătarului minimizează supra-măcinarea și îmbunătățește eficiența generală a circuitului.

De ce să alegeți EPIC

1. Specializată în echipamente de măcinat grosier

EPICfabrică mori de măcinat din 1988, cu o linie de produse care acoperă mori cu bile cu grătar, mori cu bile de preaplin, mori autogene, mori cu tije și mori agitate. Pentru circuitele de măcinare grosieră, echipa noastră de ingineri înțelege modul în care metoda de descărcare, profilul căptușelii și tipul de rulment afectează distribuția dimensiunii particulelor și consumul de energie - și configurăm fiecare moară în consecință.

2. Tehnologia rulmenților de rulare construită în casă

Moara noastră cu bile cu grătar de economisire a energiei folosește rulmenți sferici cu role mari, cu două rânduri, în loc de rulmenți de alunecare. Acest design nu este un supliment; este proiectat în structura morii de la început, acoperind prelucrarea scaunului rulmentului, alinierea arborelui și rutarea lubrifierii. Rezultatul este un consum de energie cu 20–30% mai mic și o pornire mai ușoară.

3. Căptușeală inelară canelată – proiectată, turnată și montată de EPIC

Căptușeala inelară canelată este produsă după desenele proprii ale EPIC și montată în atelierul nostru. Controlăm profilul canelurii, duritatea materialului și toleranța de potrivire, astfel încât căptușeala oferă un contact constant cu minereul și o durată de uzură previzibilă. Căptușelile de schimb sunt disponibile și pentru serviciul post-vânzare.

4. Capacitate de producție la scară completă

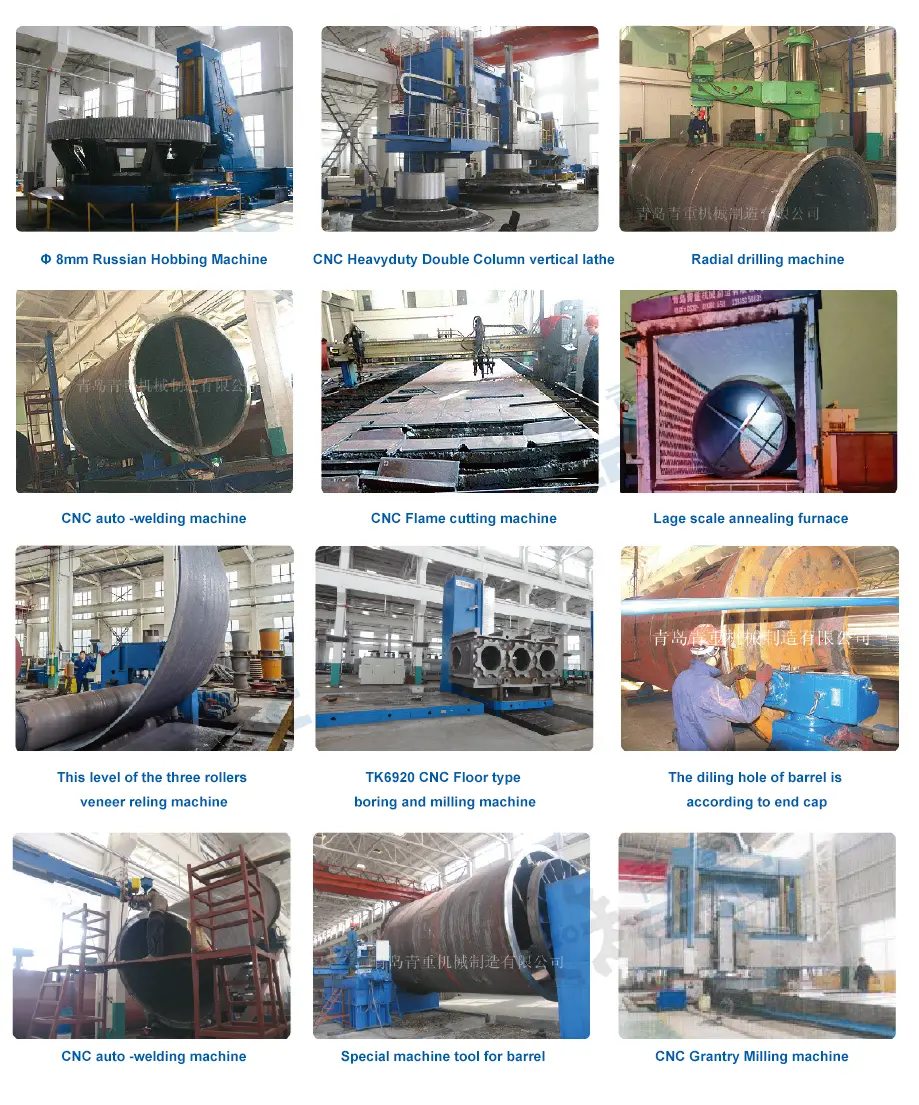

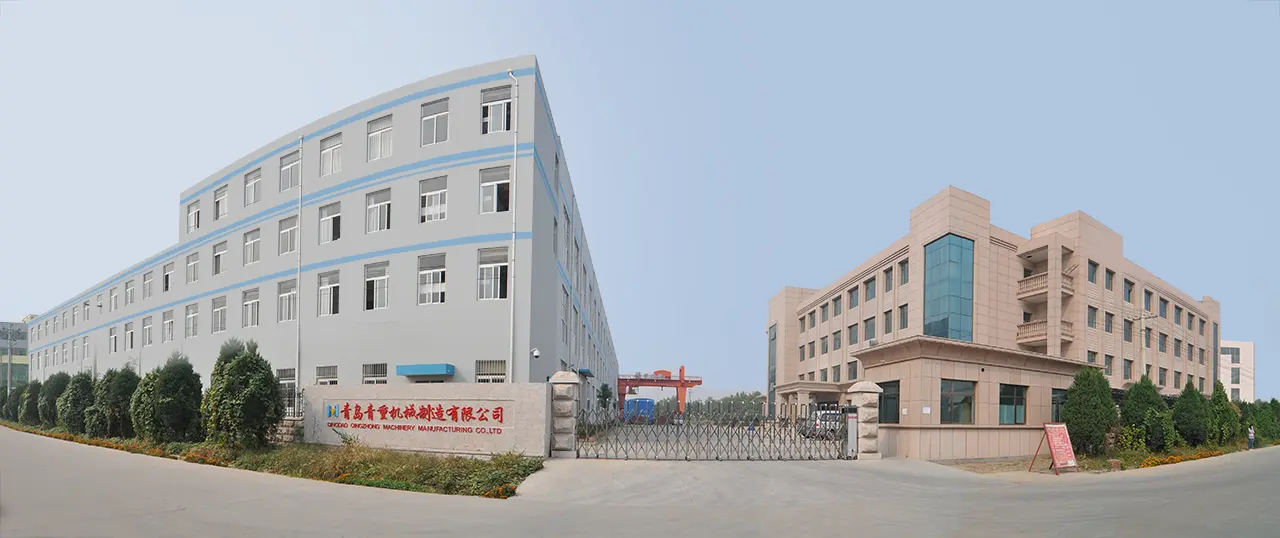

Baza de producție a EPIC Qingdao acoperă turnarea, prelucrarea, sudarea, asamblarea și testarea. Morile cu bile cu grătar cu diametrul cilindrului de până la 5,5 m și puterea motorului principal de 5.200 kW sunt fabricate intern, cu datele privind capacitatea de producție verificabile în fabrică.

5. Experiență în proiecte de peste mări

Morile de măcinat EPIC sunt exportate în Asia de Sud-Est, America de Sud, Africa, Orientul Mijlociu și Asia Centrală. Echipele noastre internaționale de afaceri și tehnice sprijină proiectele de peste mări, de la selecția modelelor, personalizarea și inspecția din fabrică până la îndrumări de instalare și întreținere pe termen lung.

6. Inspecție în fabrică Bine ați venit

Clienții de peste mări sunt bineveniți să viziteze fabrica EPIC din Qingdao pentru a inspecta sistemul de descărcare a plăcii de grătar, căptușeala inelară canelată, sistemul de lubrifiere cu ceață de ulei, sudarea cilindrului și ansamblul rulmenților înainte de expediere. Discuțiile tehnice acoperă tipul de minereu, dimensiunea furajului, dimensiunea particulelor țintă, debitul, îndrumarea instalării și întreținerea pe termen lung.

7. Personalizare pentru circuite de măcinare grosieră

Fiecare proiect de măcinare grosieră are caracteristici diferite ale minereului, dimensiunea alimentării și dimensiunea particulelor țintă. EPIC oferă configurații personalizate care acoperă dimensiunea cilindrului, profilul căptușelii, tipul rulmentului, configurația unității, sistemul de control și designul portului de refulare, pe baza parametrilor proiectului dumneavoastră.

8. Piese de schimb și asistență post-vânzare

EPIC furnizează căptușeli, plăci de grătar, rulmenți, angrenaje și alte piese de uzură pentru întreaga durată de viață a morii. Modelele personalizate sunt depuse pentru recomenzi. Clienții pe termen lung primesc servicii prioritare pentru piese de schimb și suport tehnic.

FAQ

Î1: Care este diferența dintre o moară cu bile cu grătar și o moară cu bile cu preaplin?

O moară cu bile cu grătar evacuează materialul printr-o placă cu grătar la capătul de descărcare, care reține bile de oțel în timp ce lasă să treacă minereul grosier. O moară cu bile de preaplin evacuează nămolul printr-un arbore tubular, bazându-se pe nivelul nămolului. Morile cu grătar sunt mai bune pentru măcinarea grosieră și reduc supra-măcinarea; morile de preaplin sunt mai bune pentru măcinarea fină.

Î2: Pentru ce este folosită moara cu bile cu grătar?

Este folosit pentru măcinarea minereului grosier în instalațiile de prelucrare a mineralelor, în special pentru aur, cupru, fier și alte minereuri feroase și neferoase. Este potrivit pentru instalațiile la scară mare care au nevoie de un debit mare (până la 160 t/h) și o dimensiune constantă a particulelor și funcționează atât în ​​circuite de măcinare umedă, cât și uscată.

Î3: Cum împiedică placa grătarului să se descarce bilele de oțel?

Placa grătarului are fante mai mici decât bilele de oțel, dar suficient de mari pentru a trece particulele de minereu. Pe măsură ce moara se rotește, minereul este împins prin fante de alimentarea continuă, în timp ce bilele de oțel rămân în interiorul cilindrului pentru măcinare ulterioară. Acest design minimizează supra-măcinarea și păstrează mediul de măcinat în moară.

Î4: Care este intervalul de capacitate al morii cu bile cu grătar de la EPIC?

Modelul standard suportă până la 160 t/h. EPIC oferă, de asemenea, modele mai mari pentru instalațiile de prelucrare a mineralelor cu randament ridicat. Pentru capacitatea specifică proiectului, trimiteți-ne tipul dvs. de minereu, dimensiunea alimentului, dimensiunea țintă a particulelor și producția necesară, iar inginerii noștri vă vor recomanda modelul potrivit.

Î5: Câtă energie poate economisi designul rulmentului?

Prin înlocuirea rulmenților de alunecare convenționali cu rulmenți mari cu role sferice pe două rânduri, moara reduce rezistența la pornire și frecarea, reducând consumul de energie cu 20–30%. De asemenea, scade cuplul de pornire, ceea ce înseamnă porniri mai lin și mai puține solicitări asupra motorului și sistemului de transmisie.

Î6: Ce este o căptușeală inelară canelată și de ce contează?

O căptușeală inelară canelată este o placă de căptușeală ondulată instalată în interiorul cilindrului. Canelurile sale măresc suprafața de contact dintre mediile de măcinare și minereu și îmbunătățesc ridicarea materialului în interiorul morii. Acest lucru are ca rezultat o eficiență mai mare de măcinare, un control mai bun al dimensiunii particulelor și un consum mai mic de energie per tonă de minereu.

Î7: Care este diferența dintre moara cu bile EPIC și o moara cu bile obișnuită?

Moara cu bile cu grătar de la EPIC folosește rulmenți cu rulare în loc de rulmenți de alunecare, o căptușeală inelară canelată în loc de o căptușeală plată și un sistem de lubrifiere cu ceață de ulei în loc de lubrifiere manuală. Aceste trei modificări asigură economii de energie de 20–30%, un randament mai mare și o întreținere mai redusă în comparație cu morile obișnuite cu bile.

Î8: Moara poate fi personalizată pentru un anumit tip de minereu sau proiect?

Da. EPIC oferă soluții personalizate bazate pe tipul minereului, dimensiunea furajului, dimensiunea particulelor țintă, debitul, altitudinea amplasamentului, alimentarea cu energie și condițiile de instalare. Opțiunile personalizate includ dimensiunea cilindrului, profilul căptușelii, tipul rulmentului, configurația de antrenare și sistemul de control, plus îndrumări de instalare la fața locului și asistență de întreținere pe termen lung.

Î9: Care este cerințele de instalare pentru moara cu bile cu grătar?

Pentru unitățile cu diametrul cilindrului mai mic de 2,1 m, EPIC folosește un cadru integral care simplifică construcția civilă și scurtează timpul de instalare. Pentru unitățile mai mari, se folosește o bază separată. EPIC oferă desene de instalare, îndrumare la fața locului și asistență pentru punerea în funcțiune pentru proiectele de peste mări.

Î10: Care este timpul de livrare și cum obțin o cotație?

Termenul standard de livrare este de obicei de 30-60 de zile, în funcție de model și de cantitatea comenzii. Pentru a obține o cotație, trimiteți-ne tipul dvs. de minereu, dimensiunea de alimentare, dimensiunea țintă a particulelor, capacitatea necesară (t/h), condițiile site-ului și alimentarea cu energie. Echipa noastră de ingineri va recomanda modelul potrivit și va oferi o ofertă completă.

Î11: Clienții de peste mări pot inspecta moara înainte de expediere?

Da. EPIC salută clienții de peste mări să viziteze baza de producție din Qingdao pentru inspecția la fața locului și acceptarea echipamentelor înainte de expediere. Clienții pot revizui sistemul de descărcare a plăcii de grătar, căptușeala inelară canelată, sistemul de lubrifiere cu ceață de ulei, sudura cilindrului și ansamblul rulmenților. Discuțiile tehnice acoperă tipul de minereu, dimensiunea furajului, dimensiunea particulelor țintă, debitul, îndrumarea instalării și întreținerea pe termen lung.

Q12: De ce să alegeți moara cu bile cu grătar de la EPIC față de alți furnizori?

EPIC are zeci de ani de inginerie specializată în proiectarea morii de măcinat, utilizează materiale durabile și un control strict al calității și oferă consultanță, îndrumări de instalare și servicii post-vânzare. Moara cu bile cu grătar de economisire a energiei combină tehnologia rulmenților, designul căptușelii inelare canelate și lubrifierea cu ceață de ulei pentru a oferi economii de energie de 20–30%, o capacitate de până la 160 t/h și o performanță fiabilă pe termen lung pentru măcinarea minereului grosier.

Rezumatul Beneficiilor

· Slefuire de înaltă eficiență cu consum redus de energie.

· Design robust și durabil pentru funcționare pe termen lung.

· Întreținere ușoară și sistem de lubrifiere fiabil.

· Opțiuni de dimensionare flexibile pentru a îndeplini cerințele operaționale.

· O alegere ideală pentru cumpărătorii globali care caută echipamente rentabile și de înaltă calitate pentru prelucrarea mineralelor.

EPIC Grate Ball Mill reprezintă punctul culminant al tehnologiei avansate de măcinare, al ingineriei superioare și al expertizei la export global. Indiferent dacă se modernizează fabricile existente sau se construiește noi linii de prelucrare a mineralelor, această moară cu bile asigură producție maximă, eficiență energetică și fiabilitate operațională pe termen lung.Bine ați venit să ne contactați!
